Profiilien Nestaus

Yleistä

• Profiilien nestaus tarkoittaa sitä, kuinka kokoonpanon yksittäiset profiilit sijoitellaan leikattavaksi varastossa olevista profiiliaihioista. Tässä yhteydessä pyritään aina minimoimaan hukka, jota väkisinkin jää varastoprofiilista.
• Voit nyt tehdä kokoonpanosi profiileista nestaussuunitelman, joka huomioi varastossasi olevat profiilit pituuksineen.

Vaiheet

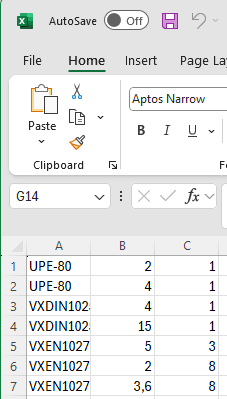

1. Tee CSV-tiedosto, jonka sarakkeina on varastoprofiilin nimiketunnus, pituus (metreissä) ja lukumäärä hyllyssä.


2. Tämän jälkeen voit tehdä profiilikokoonpanosta nestauksen työkaluvalikon toiminnolla “nestaus"



3. Lue varastolista-csv sisään toiminnolla “Päivitä”. Sen jälkeen voit antaa yksikkötarkkuuden, katkaisuterän leveyden ja kokoonpanojen monikerran, jos haluat, että samaa kokoonpanoa tehdään useampi kappale kerralla. “Käytä”-painike suorittaa nestauksen kokoonpanon profiileille.



4. Painamalla Tulokset-lohkon “Avaa”-painiketta, saat tulokset näkyviin. Ohjelma näyttää hukan mukaan optimoidun tuloksen. “Muokkaa”-painikkeella pääset tarvittaessa käsin siirtelemään pätkiä varastoprofiililta toiselle tai muuttamaan niiden järjestystä. “Tallenna”-painike avaa dialogin, jossa käyttäjä voi esikatsella tulostettavaa PDF-dokumenttia ja tehdä tarpeelliset muutokset. Tämän jälkeen dialogi pyytää käyttäjältä tulostettavan PDF-dokumentin nimen ja sijainnin, johon se tulostetaan.

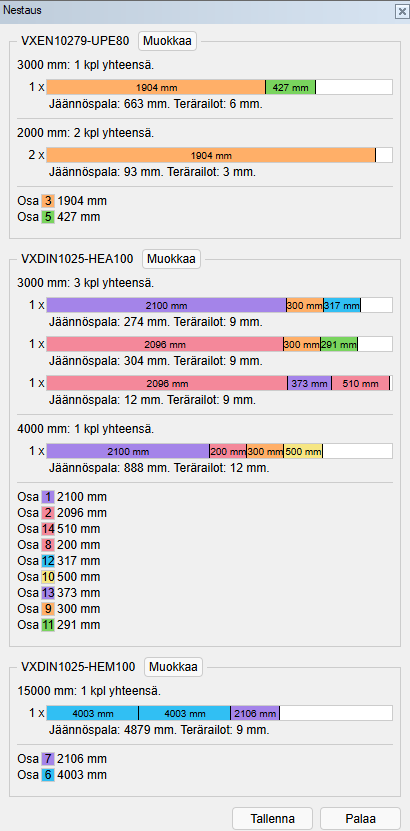

   Tämä kaavio kertoo, kuinka profiilit tulisi katkoa, jotta hukka olisi mahdollisimman pieni.

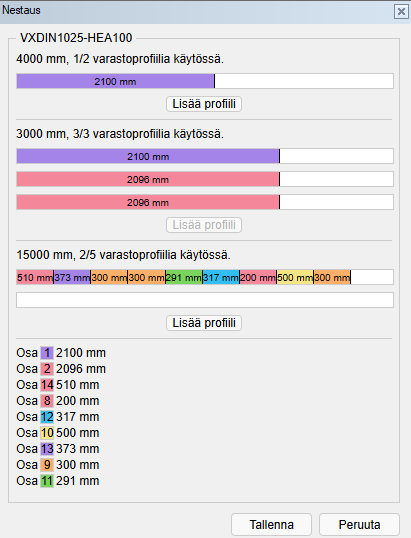

5. Alla on esitetty VXDIN1025-HEA-100 profiilin osalta sen “Muokkaa”-tila. Käyttäjä voi lisätä saatavilla olevia varastoprofiileja painamalla “Lisää profiili”-painiketta. Profiilikokoonpanon profiileja voi siirrellä varastoprofiilien välillä haluamallaan tavalla, mikäli nestaustoiminnon tuottama tulos ei ole halutunlainen. Painamalla “Tallenna”-painiketta tehdyt muutokset siirtyvät aiempaan kokonaistilannetta kuvaavaan tulokseen.
