Lisää Aputaso valintanauhan toiminnolla

Aputasoja voi luoda nyt myös ribbonista Osa -välilehdeltä, josta löytyy aputasot -osio. Aputasoja voi luoda Tasoon ja Vapaasti, jotka ovat samat toiminnot, kuin valitsemalla mallista aputaso (tai puusta) / pinta, mallista ja valitsemalla oikean hiirinnäppäimen valikon takaa vastaavat toiminnot. Tämän lisäksi ribbonista voi luoda perusaputasoihin tasot, kuten valitsemalla jokin näistä tasoista esimerkiksi puusta / mallista.

Valitse valintanauhan Aputasot-ryhmästä haluamasi vaihtoehto.

  • Tasoon: Valitse mallista taso. Voit antaa arvon, kaavan ja nimen.
  • Vapaasti: Valitse mallista piste, viiva tai pinta. Voit jättää myös vapaasti ilmaan.
  • XY-tasoon: Voit antaa arvon, kaavan ja nimen.
  • XZ-tasoon: Voit antaa arvon, kaavan ja nimen.
  • YZ-tasoon: Voit antaa arvon, kaavan ja nimen.

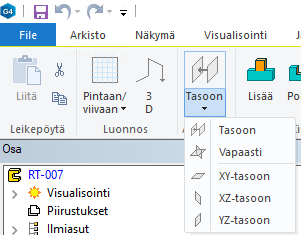

Mallinnustila, malli ruudulla. Avaa Osa-välilehden Aputasot-ryhmän Tasoon-valikko.

Valitse joku seuraavista:

Anna arvot:

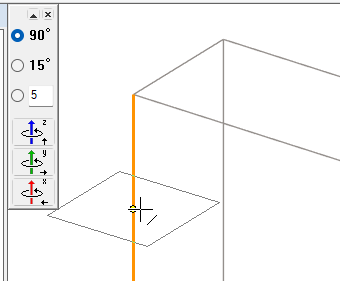

Jos valitset Vapaasti, vie taso haluaamaasi kohtaan mallissa:

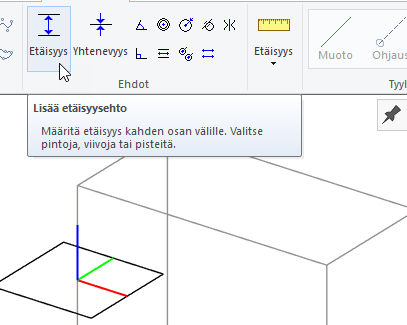

Anna ehdot.

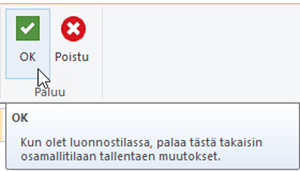

Poistu luonnostilasta.

Huomaa: Kun poistut aputason määrittelystä, malli jää rautalankatilaan. Palauta varjostus työkalunauhasta.
