Kahden pisteen viiva

Yleistä

• Kahden pisteen viivalle osoitat kaksi pistettä.
• Toisen pisteen osoituksen sijaan, voit syöttää viivan päätepisteen koordinaatit (pituuden) numeronäppäimillä. Syötä esim.:
  • 50: Saat oikealle (X-akselin suuntaan) 50mm pitkän viivan.
  • -50: Saat vasemmalle (X-akselin suuntaan) 50mm pitkän viivan.
  • ,50: Saat ylös (Y-akselin suuntaan) 50mm pitkän viivan.
  • ,-50: Saat alas (Y-akselin suuntaan) 50mm pitkän viivan.
• Kahden pisteen viivan piirrossa voit käyttää aputoimintoja, joilla voit piirtää mm. ympyrälle tai kahdelle ympyrälle tangentiaalisen viivan.
  • Kun kohdistimen oikeassa alakulmassa näkyy symboli , napsauta tilannekohtainen popup-menu näkyviin hiiren oikealla painikkeella.



Piirrä kahden pisteen viiva

1. Valitse Piirustus | Viivat Kahden pisteen viiva.
2. Valitse tarvittaessa viivan ominaisuudet.
   • Viivan ominaisuudet
3. Valitse tarvittaessa viivan piirtoa ohjaavia aputoimintoja napsauttamalla hiiren oikeaa painiketta.
   • Huomaa, että aputoiminto on voimassa vain yhden kerran.
4. Osoita viivan lähtöpiste.
5. Osoita tai syötä näppäimistöltä viivan päätepiste.
6. Jatka kahden pisteen viivojen piirtämistä toistamalla vaiheet 2...5.
7. Lopeta kahden pisteen viivojen piirto
   • Valitse jokin toinen toiminto tai
   • Paina hiiren keskinäppäintä tai
   • Paina Esc-näppäintä tai
   • Paina V-näppäintä (V=Valmis).

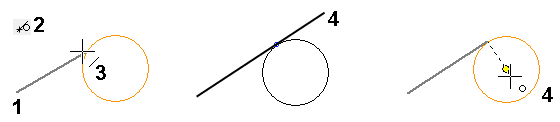

Esimerkki ympyrälle tangentiaalisen viivan piirrosta

1. Viivan lähtöpiste osoitettu.
2. Käynnistetty aputoiminto Tangenttiviivaimen piste-kaari asetus.
3. Osoitettu ympyrä, jolle tangentiaaliseksi viiva piirretään.
4. Osoitettu viivan päätepiste.
   • Oikealla viivan päätepiste osoitetaan ympyrän keskipisteestä, jolloin viiva päättyy tarkasti ympyrän kehälle.
