Muunna IFC-objekteja Vertex-osiksi
IFC-kääntäjä
Kun olet tuonut IFC-mallin objektimallina, voit muodostaa IFC-objekteista Vertex BD -objekteja.
Voit kerralla muuntaa kaikki tietyt hakukriteerit täyttävät IFC-objektit Vertex-osiksi. Objekteja ei tarvitse erikseen valita mallissa, vaan ohjelma hakee IFC-mallista kaikki IFC-objektit, jotka täyttävät muunnossäännössä määritetyt hakukriteerit, ja tekee niille säännössä määritetyn muunnoksen. Voit määrittää muunnossääntöjä muunnoksen yhteydessä tai muokkaamalla muunnossääntökirjastoa erillisellä toiminnolla.
- Valitse IFC | Muunnokset |
Luo Vertex-osia IFC-objekteista.
Luo Vertex-osia IFC-objekteista -keskusteluikkuna avautuu. Keskusteluikkunaan on kerätty muunnossäännöt järjestelmän kirjastosta, asiakaskohtaisesta kirjastosta ja rakennuskohtaisesta kirjastosta. Säännöt on ryhmitelty objektityypin mukaan.Katso tämän ohjeen lopusta miten voit muokata muunnossääntökirjastoa keskusteluikkunassa.- Järjestelmän kirjaston säännöllä valkoinen tausta.
- Rakennuskohtaisen kirjaston säännöllä vihreä tausta.
- Asiakaskohtaisen kirjaston säännöllä sininen tausta.
- Valitse haluamasi muunnoksen valintaruutu. Voi valita useita muunnossääntöjä. Voit valita kaikki tai
tyhjentää valinnat napsauttamalla Kaikki/Ei mitään.Huomaa: Versiosta Vertex BD 2026 (32.0) lähtien ikkunat ja ovet muunnetaan omien muunnossääntöjen mukaan. Ikkunoiden ja ovien muunnos edellyttää, että objektityyppi IfcWall, johon aukot kuuluvat, muunnetaan ensin Vertex-seinäksi.

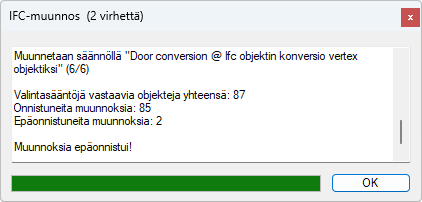

- Hyväksy OK-painikkeella. Muunnoksen tulokset avautuvat tarkasteltavaksi erilliseen ikkunaan.
- Alkuperäistä IFC-objektia ei poisteta vaan se piilotetaan, ja voit palauttaa sen näkyviin poistamalla Vertex BD -objektin. IFC-objekteista muodostetut Vertex BD -objektit näkyvät objektipuussa muiden mallinnettujen osien rinnalla.
- Voit muuntaa IFC-objekteja myös valitsemalla muunnettavat objektit mallissa. Lue lisää ohjeesta Muunna valittu IFC-objekti Vertex-osaksi.
Muokkaa muunnossääntöjä
Keskusteluikkunassa voit muokata tai poistaa olemassa olevia sääntöjä tai luoda uusia sääntöjä. Järjestelmän pääkäyttäjänä voit tallentaa säännön omaan asiakaskohtaiseen muunnossääntökirjastoon. Sääntö on käytettävissä kaikissa rakennuksissa. Jos sinulla ei ole järjestelmän pääkäyttäjän oikeuksia, voit tallentaa säännön rakennuskohtaiseen kirjastoon.
Muokkaa olemassa olevia muunnossääntöjä keskusteluikkunassa seuraavasti:
- Valitse jokin olemassa oleva rakennuskohtainen muunnossääntö (vihreä tausta) tai asiakaskohtainen muunnossääntö (sininen tausta).
- Valitse hiiren oikealla avautuvasta valikosta jokin seuraavista:
- Muokkaa - Muokkaa sääntöä keskusteluikkunassa: Luo muunnossääntö -keskusteluikkuna.
- Nimeä uudelleen - Anna säännön nimi teksti-ikkunaan.
- Poista - Poista sääntö rakennuskohtaisesta kirjastosta.
- Valitse jokin seuraavista hiiren oikealla avautuvasta valikosta:
Uusi seinän muunnossääntö
Uusi profiilin muunnossääntö
Uusi vaakarakenteen muunnossääntö
Uusi oven muunnossääntö
Uusi ikkunan muunnossääntö
Uusi tilan muunnossääntö
Uusi yleinen muunnossääntö
Selain avautuu.
- Valitse vasemmanpuoleisessa selainruudussa pääkansio:
- Omat kirjastot - Voit valita kansion, kun sinulla on järjestelmän pääkäyttäjän oikeudet.
- Rakennusmallin kirjastot
- Avaa tilannekohtainen valikko oikeanpuoleisessa selainruudussa napsauttamalla hiiren oikeaa painiketta.
- Valitse Luo uusi kirjasto.
Luo uusi kirjasto -keskusteluikkuna avautuu.
- Napsauta Valitse, ja valitse kirjasto, jonka pohjalta uusi kirjasto muodostetaan. Selain avautuu.
- Valitse vasemmassa selainruudussa jokin seuraavissa pääkansioista:
- Vakiokirjastot - Järjestelmän kirjastot.
- Omat kirjastot - Asiakaskohtaiset kirjastot.
- Rakennusmallin kirjastot - Rakennuskohtaiset kirjastot.
- Kaksoisnapsauta haluamaasi kirjastoa. Uusi kirjasto luodaan valitun kirjaston pohjalta.
- Kirjoita uuden kirjaston kuvaus tekstikenttään.
- Hyväksy OK-painikkeella.
- Kaksoisnapsauta kirjastoa oikeanpuoleisessa selainruudussa.
- Määritä sääntö keskusteluikkunassa: Luo muunnossääntö -keskusteluikkuna.
