Luo muunnossääntö -keskusteluikkuna

IFC-kääntäjä

Määritä säännöt, joilla muunnettavat IFC-objektit haetaan IFC-mallista ja muunnetaan Vertex BD -objekteiksi. Keskusteluikkunan valinnat riippuvat objektityypistä, jolle määrität sääntöjä. Keskusteluikkuna on kolmiosainen:

Vasemmalla määrität hakukriteerit, joiden perusteella suodatetaan mallissa olevia IFC-objekteja.
Keskellä on luettelo hakukriteerit täyttävistä mallin IFC-objekteista.
Oikealla voit määrittää muunnossäännöt, joilla hakukriteerit täyttävät IFC-objektit muunnetaan Vertex BD -objekteiksi.

Kun olet määrittänyt muunnossäännöt, voit muuntaa IFC-objekteja toiminnolla Muunna IFC-objekteja Vertex-osiksi tai Muunna valittu IFC-objekti Vertex-osaksi.

Keskusteluikkunan valinnat

Kuvaus

Kirjoita muunnossäännön kuvaus. Kuvauksen perusteella valitset muunnossäännön, kun muunnat IFC-objekteja Vertex BD -objekteiksi. Voit muuntaa IFC-objekteja toiminnoilla:

Määritä hakukriteerit IFC-objektien valinnalle

Valitse IFC-tyyppi, jolle sääntöä käytetään. Tyypit riippuvat objektityypistä, jolle määrität sääntöä.

Seinä
- IfcWall
- IfcWallStandardCase
Profiili
- IfcBeam
- IfcColumn
- IfcMember
Vaakarakenne
- IfcSlab
- IfcRoof
Ovi
- IfcDoor
Ikkuna
- IfcWindow
Tila
- IfcSpace

Kun määrität yleistä muunnossääntöä, napsauta Valitse, ja valitse IFC-entiteettityyppi luettelosta. Voit valita useita tyyppejä.

Voit suodattaa IFC-objekteja nimen perusteella. Kirjoita nimessä esiintyvä merkkijono Nimi-kenttään. Merkkijonon haussa kirjainkoolla on merkitystä, kun valitset Sama kirjainkoko. Voit hakea merkkijonoa säännöllisen lausekkeen avulla valitsemalla Käytä säännöllisiä lausekkeita (regex).

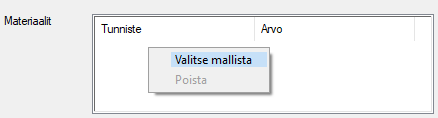

Voit suodattaa IFC-objekteja materiaalin perusteella. Vie kohdistin Materiaalit-luetteloon, ja valitse hiiren oikealla avautuvasta valikosta Valitse mallista.

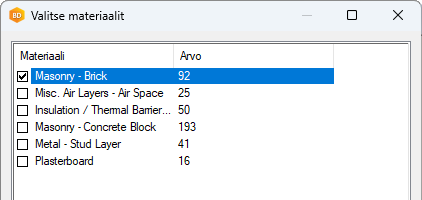

Osoita haluamasi IFC-objekti mallissa. Objektin materiaalit avautuvat luetteloon. Valitse haluamasi materiaali luettelosta.

Voit poistaa hakukriteerin valitsemalla materiaalin luettelossa, ja hiiren oikealla avautuvasta luettelosta Poista.

Voit suodattaa IFC-objekteja ominaisuuden perusteella. Vie kohdistin Ominaisuudet-luetteloon, ja valitse hiiren oikealla avautuvasta valikosta Valitse mallista.

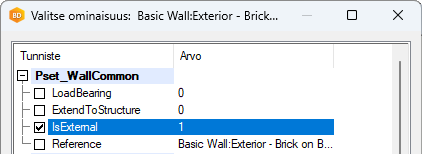

Osoita haluamasi IFC-objekti mallissa. Objektin ominaisuudet avautuvat luetteloon. Valitse haluamasi ominaisuus luettelosta.

Toiminnolla Lisää uusi voit kirjoittaa IFC-ominaisuusjoukon nimen, IFC-ominaisuuden nimen ja arvon keskusteluikkunaan.

Kriteereitä vastaavat IFC-objektit

Hakukriteerit täyttävät IFC-objektit päivittyvät keskellä olevaan luetteloon. Kun valitset objektin luettelossa, se merkitään myös mallissa.

Muunnos

Valitse objektikohtaiset muunnossäännöt:

Tallenna

Tallenna muunnossäännöt kirjastoon. Järjestelmän pääkäyttäjänä voit tallentaa säännön omaan asiakaskohtaiseen muunnossääntökirjastoon. Sääntö on käytettävissä kaikissa rakennuksissa. Jos sinulla ei ole järjestelmän pääkäyttäjän oikeuksia, voit tallentaa säännön rakennuskohtaiseen kirjastoon.
