Määritä maastomallin leikkaus

Jos haluat julkisivunäkymään yksinkertaisen maastoviivan, jonka noudattaa täsmälleen ulkoseinän kohdalla olevan maaston muotoa, voit muodostaa tällaisen maastoviivan toiminnolla Määritä maastomallin leikkaus. Toiminnolla muodostettavan leikkauksen syvyys on automaattisesti 1, jolloin leikkaukseen otetaan mukaan 1 mm päässä leikkauslinjasta oleva tulostusmallin geometria.

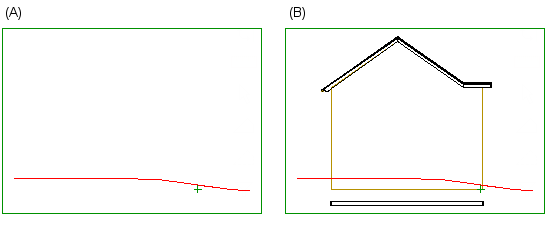

Tulostusmallin tulee sisältää maastot. Kun käytät maastomallin leikkausnäkymän muodostamiseen tulostusmallia, jossa on mukana vain maastot, ei muita objekteja, leikkausnäkymässä näkyy vain maastoviiva (A). Tällaisen leikkausnäkymän voit liittää julkisivuarkilla olevaan julkisivunäkymään osoittamaan maaston pintaa, kun valitset piirustusarkin tai näkymien päivityksessä vaihtoehdon Liitä maastomallin leikkaus. Lue lisää ohjeesta Liitä maastomallin leikkaus julkisivunäkymään.

Leikkausnäkymä (B) on muodostettu tulostusmallista, joka sisältää myös muita rakennusmallin objekteja.

Muokkaa tarvittaessa tulostusmallin asetuksia, katso Muokkaa tulostusmallin asetuksia.

Leikkaus muodostetaan osoittamalla seinät, joten valitse toiminto siinä kuva-malliparissa, jossa seinät ovat, tai johon ne on asetettu näkyviin.

1. Aktivoi piirustusikkuna.
2. Tee jokin seuraavista:
   • Valitse Tulosteet | Piirustukset | Määritä leikkaus > Määritä maastomallin leikkaus.
   • Valitse toiminto rakennuksen dokumenttiselaimessa:
     1. Vie kohdistin otsikon Arkkitehtidokumentit / Leikkaukset kohdalle.
     2. Avaa tilannekohtainen valikko hiiren oikealla painikkeella.
     3. Valitse Määritä maastomallin leikkaus.
3. Valitse piirustuksen tulostusmalli.
   Huomaa: Valitse tulostusmalli, joka sisältää maastot. Tulostusmalliin sisältyvät objektit määritetään tulostusmallin asetuksissa.

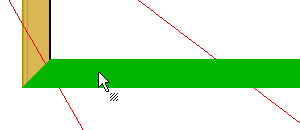

4. Osoita yksi tai useampi seinä.



5. Valitse toiminto Valmis.

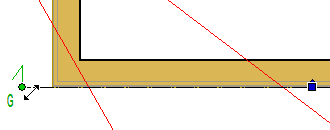

Ohjelma lisää leikkauslinjan seinän ulkopintaan. Voit leventää leikkausta siirtämällä linjan päätepisteitä pyöreistä kahvoista.

Päivitä ja avaa leikkaus toiminnolla Päivitä ja avaa pystyleikkaus.
