Pyöristetty suljettu murtoviiva (2D)

Yleistä

  • Piirrä suljettu pyöristetty murtoviiva osoittamalla pisteitä. Kun valitset toiminnon Valmis, ohjelma lisää automaattisesti ensimmäisen ja viimeisen pisteen välille viivan, merkitsee nurkan ja kysyy vuorollaan kaikkien nurkkien pyöristyssädettä.
  • Ohjelma myös kertoo mahdollisen maksimipyöristyssäteen ja ehdottaa edellistä pyöristyssädettä.
  • Ohjelma ei hyväksy liian suurta pyöristyssädettä, mutta hyväksyy pyöristyssäteeksi nollan, eli tällöin kulma jää teräväksi.
  • Toiminnolla voit piirtää vaakasuuntaisen pyöristetyn suorakulmion, jos osoitat ennen Valmis-toimintoa vain kaksi pistettä.

Piirrä pyöristetty suljettu murtoviiva

  1. Valitse Piirtäminen | Viivat | Suljettu > Pyöristetty suljettu murtoviiva.
  2. Valitse tarvittaessa viivan ominaisuudet.

    Viivan ominaisuudet

  3. Osoita murtoviivan pisteet 3...n.
  4. Valitse toiminto Valmis. Ohjelma kertoo mahdollisen maksimipyöristyssäteen ja ehdottaa edellistä pyöristyssädettä.
  5. Syötä pyöristyssäde erikseen jokaiselle kulmalle.

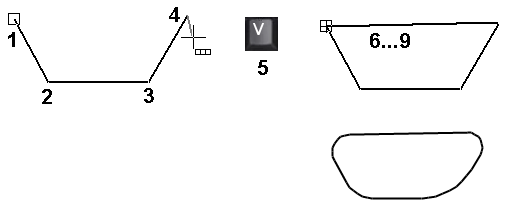

Esimerkki

  • 1... 4: Pyöristetyn murtoviivan pisteet on osoitettu.
  • 5: Pyöristetyn murtoviivan pisteiden osoitus on lopetettu toiminnolla Valmis.
  • 6...9: Kaikkien neljän nurkan pyöristyssäteet on syötetty.
