Pyöristetty suljettu murtoviiva (2D)
Yleistä
- Piirrä suljettu pyöristetty murtoviiva osoittamalla pisteitä. Kun valitset toiminnon Valmis, ohjelma lisää automaattisesti ensimmäisen ja viimeisen pisteen välille viivan, merkitsee nurkan ja kysyy vuorollaan kaikkien nurkkien pyöristyssädettä.
- Ohjelma myös kertoo mahdollisen maksimipyöristyssäteen ja ehdottaa edellistä pyöristyssädettä.
- Ohjelma ei hyväksy liian suurta pyöristyssädettä, mutta hyväksyy pyöristyssäteeksi nollan, eli tällöin kulma jää teräväksi.
- Toiminnolla voit piirtää vaakasuuntaisen pyöristetyn suorakulmion, jos osoitat ennen Valmis-toimintoa vain kaksi pistettä.
Piirrä pyöristetty suljettu murtoviiva
- Valitse Piirustus | Viivat |
Älykäs viivaketju >
Pyöristetty suljettu murtoviiva. - Valitse tarvittaessa viivan ominaisuudet.
- Osoita murtoviivan pisteet 3...n.
- Valitse toiminto Valmis. Ohjelma kertoo mahdollisen maksimipyöristyssäteen ja ehdottaa edellistä pyöristyssädettä.
- Syötä pyöristyssäde erikseen jokaiselle kulmalle.

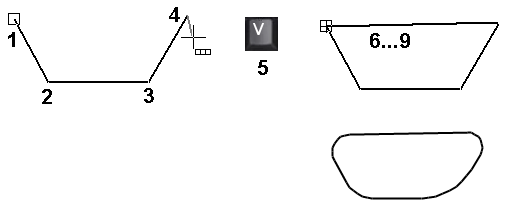

Esimerkki
- 1... 4: Pyöristetyn murtoviivan pisteet on osoitettu.
- 5: Pyöristetyn murtoviivan pisteiden osoitus on lopetettu toiminnolla Valmis.
- 6...9: Kaikkien neljän nurkan pyöristyssäteet on syötetty.
