Suorakulmio (2D)
Yleistä

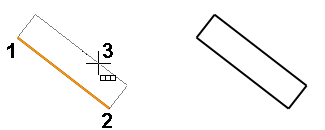

- Suorakulmio piirretään osoittamalla kolme pistettä, joista kaksi ensimmäistä pistettä määrittää suorakulmion sivun suunnan ja pituuden ja kolmas piste suorakulmion leveyden.
Piirrä suorakulmio
- Valitse Piirustus | Viivat |
Suorakulmio. - Valitse tarvittaessa viivan ominaisuudet.
- Osoita suorakulmion kaksi ensimmäistä pistettä.
- Pisteet määrittävät suorakulmion sivun suunnan ja pituuden.
- Voit myös syöttää toisen pisteen näppäimistöltä, esimerkiksi:
- Syötä: 50 - Suorakulmio suuntautuu ensimmäisestä pisteestä 50mm oikealle.
- Syötä: -50 - Suorakulmio suuntautuu ensimmäisestä pisteestä 50mm vasemmalle.
- Syötä: ,50 - Suorakulmio suuntautuu ensimmäisestä pisteestä 50mm ylös.
- Syötä: ,-50 - Suorakulmio suuntautuu ensimmäisestä pisteestä 50mm alas.
- Osoita kolmas piste, joka määrittää suorakulmion leveyden.
- Voit myös syöttää näppäimistöltä suorakulmion leveyden, mutta siirrä ensin kohdistin sille puolelle ensimmäistä viivaa, jolle haluat suorakulmion piirtää.
