Suljettu murtoviiva (2D)

Yleistä

  • Piirrä suljettu murtoviiva osoittamalla murtoviivan pisteitä. Kun kuittaat viivan piirron valmiiksi, ohjelma lisää automaattisesti ensimmäisen ja viimeisen pisteen välille viivan.

  • Toiminnolla voit piirtää vaakasuuntaisen suorakulmion, jos osoitat ennen valmiiksi kuittausta vain kaksi pistettä.

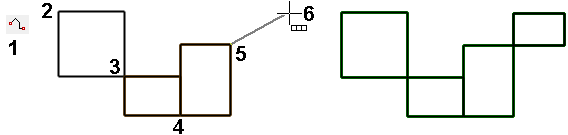

  • Voit piirtää ketjutettuja suorakulmioita, jos valitset aputoiminnon Yhtenäinen viiva pois.

Piirrä suljettu murtoviiva

  1. Valitse Piirustus | Viivat Älykäs viivaketju > Suljettu murtoviiva.
    • Vertex BD, InD: Viiva > Suljettu murtoviiva
    • Vertex ED, HD: Suljettu > Suljettu murtoviiva
  2. Valitse tarvittaessa viivan ominaisuudet.

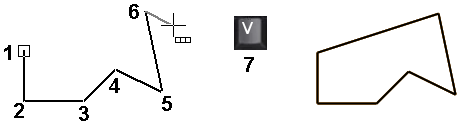

  3. Piirrä viivaketju osoittamalla pisteitä 2... n kpl.
    • Jos osoitat vain kaksi pistettä, piirtyy suorakulmio.
  4. Lopeta tämän suljetun murtoviivan piirto
    • Paina V-näppäintä (V=Valmis) tai
    • Paina hiiren keskinäppäintä.
    • Viivaketju sulkeutuu viimeksi osoitetusta pisteestä aloituspisteeseen.
  5. Jatka suljettujen murtoviivaketjujen piirtoa toistamalla vaiheet 2...4.
  6. Lopeta suljettujen murtoviivojen piirto
    • Valitse jokin toinen toiminto tai
    • Paina hiiren keskinäppäintä tai
    • Paina Esc-näppäintä tai
    • Paina V-näppäintä (V=Valmis).
