Pyöristetty suljettu murtoviiva (2D)

Yleistä

  • Piirrä suljettu pyöristetty murtoviiva osoittamalla murtoviivan pisteitä. Kun kuittaat viivan piirron valmiiksi, ohjelma lisää automaattisesti ensimmäisen ja viimeisen pisteen välille viivan ja merkkaa nurkan sekä kysyy vuorollaan kaikkien nurkkien pyöristyssädettä.
  • Ohjelma myös kertoo mahdollisen maksimipyöristyssäteen ja ehdottaa edellistä pyöristyssädettä.
  • Ohjelma ei hyväksy liian suurta pyöristyssädettä, mutta hyväksyy pyöristyssäteeksi nollan, eli tällöin kulma jää teräväksi.
  • Toiminnolla voit piirtää vaakasuuntaisen pyöristetyn suorakulmion, jos osoitat ennen valmiiksi kuittausta vain kaksi pistettä.

Piirrä pyöristetty suljettu murtoviiva

  1. Valitse Piirustus | Viivat Älykäs viivaketju > Pyöristetty suljettu murtoviiva
    • Vertex BD, InD: Viiva > Pyöristetty suljettu murtoviiva
    • Vertex ED, HD: Suljettu > Pyöristetty suljettu murtoviiva
  2. Valitse tarvittaessa viivan ominaisuudet.
  3. Osoita murtoviivan pisteet 3...n.
  4. Lopeta tämän pyöristetyn murtoviivan piirto
    • Paina V-näppäintä (V=Valmis) tai
    • Paina hiiren keskinäppäintä.
    • Ohjelma kertoo mahdollisen maksimipyöristyssäteen ja ehdottaa edellistä pyöristyssädettä.
  5. Syötä pyöristyssäde erikseen jokaiselle kulmalle.
  6. Jatka pyöristettyjen ja suljettujen murtoviivaketjujen piirtoa toistamalla vaiheet 2...5.
  7. Lopeta pyöristettyjen ja suljettujen murtoviivojen piirto
    • Valitse jokin toinen toiminto tai
    • Paina hiiren keskinäppäintä tai
    • Paina Esc-näppäintä tai
    • Paina V-näppäintä (V=Valmis).

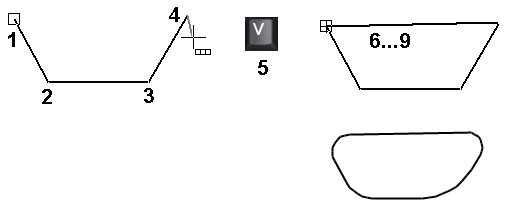

Esimerkki

  • 1... 4: Pyöristetyn murtoviivan pisteet on osoitettu
  • 5: Pyöristetyn murtoviivan pisteiden osoitus on kuitattu Valmiiksi.
  • 6...9: Kaikkien neljän nurkan pyöristyssäteet on syötetty.
