Suorakulmio (2D)

Yleistä

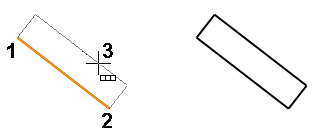

  • Suorakulmio piirretään osoittamalla kolme pistettä, joista kaksi ensimmäistä pistettä määrittää suorakulmion sivun suunnan ja pituuden ja kolmas piste suorakulmion leveyden.

Piirrä suorakulmio

  1. Valitse Piirustus | Viivat Suorakulmio.
    • Vertex BD, InD: Viiva > Suorakulmio
    • Vertex ED, HD: Suljettu > Suorakulmio
  2. Valitse tarvittaessa viivan ominaisuudet.
  3. Osoita suorakulmion kaksi ensimmäistä pistettä.
    • Pisteet määrittävät suorakulmion sivun suunnan ja pituuden.
    • Voit myös syöttää toisen pisteen näppäimistöltä, esim.:
      • Syötä: 50 - Suorakulmio suuntautuu ensimmäisestä pisteestä 50mm oikealle.
      • Syötä: -50 - Suorakulmio suuntautuu ensimmäisestä pisteestä 50mm vasemmalle.
      • Syötä: ,50 - Suorakulmio suuntautuu ensimmäisestä pisteestä 50mm ylös.
      • Syötä: ,-50 - Suorakulmio suuntautuu ensimmäisestä pisteestä 50mm alas.
  4. Osoita kolmas piste, joka määrittää suorakulmion leveyden.
    • Voit myös syöttää näppäimistöltä suorakulmion leveyden, mutta siirrä ensin kohdistin sille puolelle ensimmäistä viivaa, jolle haluat suorakulmion piirtää.
  5. Jatka suorakulmioiden piirtoa toistamalla vaiheet 2...4.
  6. Lopeta suorakulmioiden piirto
    • Valitse jokin toinen toiminto tai
    • Paina hiiren keskinäppäintä tai
    • Paina Esc-näppäintä tai
    • Paina V-näppäintä (V=Valmis).
