Tuo pistepilvi
Pistepilvet
-
Valitse Pistepilvet |
Tuo. Siirry Avaa-keskusteluikkunassa kansioon, jossa pistepilvitiedosto tai -tiedostot
sijaitsevat, ja valitse haluamasi tiedostotyyppi. Voit tuoda kerralla useampia pistepilviä. Valitse useampi

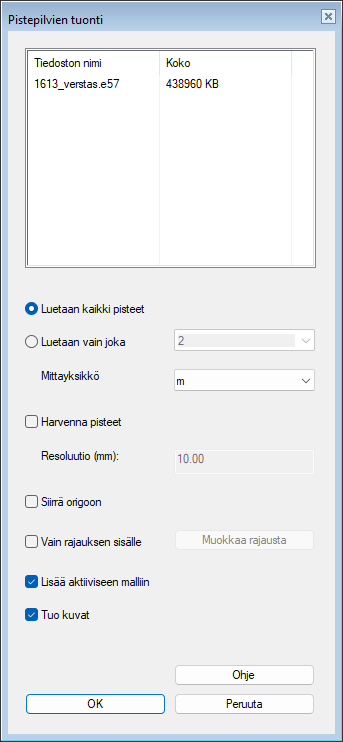

pistepilvitiedosto Ctrl-näppäin painettuna. - Valitse Pistepilvien tuonti -keskusteluikkunassa tuontiasetukset.
- Luetaan kaikki pisteet / Luetaan vain joka n:s piste
- Mikäli haluat harventaa pisteitä jo lukuvaiheessa, valitse Luetaan vain joka ja valitse lukuarvo luettelosta tai kirjoita kenttään. Mitä suurempi arvo, sitä harvempi lopputulos.
- Mittayksikkö
- Pistepilven keilauksessa käytetty yksikkö. Oletusyksikkönä Vertexiin tuonnissa on metri.
- Harvenna pisteet
- Tuonnin yhteydessä voit poistaa päällekkäisiä tai toisia lähellä olevia pisteitä valitsemallasi tarkkuudella. Sen sijaan, että poistettaisiin joka n:s piste, tässä harvennustavassa käytetään kuutiota, jonka yksi sivu on pituudeltaan resoluutioksi annettu arvo. Kuution sisälle jää lopputuloksena yksi pistepilven piste. Tämä on siis vaihtoehtoinen tai rinnalla ajettava harvennus Luetaan vain joka n:s piste -vaihtoehdolle. Mikäli e57-formaatissa tuotu tiedosto sisältää yksittäisiä alipilviä, harvennus kohdistetaan niihin kaikkiin samanaikaisesti.
- Siirrä origoon
- Pistepilven pisteet sijoittuvat origoon. Tällöin alkuperäisen pilven MinX, MinY, MinZ -piste asettuu mallin origoon. Oletuksena origo on keilauspisteessä, ja keilatut pisteet sen suhteen todellisessa paikassa.
- Vain rajauksen sisälle
- Ohjelma suodattaa pois kaikki pisteet, jotka ovat voimassa olevan 3D-rajauksen ulkopuolella. Voit siirtää rajaavia pintoja mallissa napsauttamalla Muokkaa rajausta.
- Lisää aktiiviseen malliin
- Ominaisuus on oletuksena käytössä, kun rakennus on aktiivinen. Tuotavat pistepilvet luetaan suoraan osiksi aktiiviseen rakennukseen.
- Tuo kuvat
- Ominaisuus on valittavissa, kun pistepilvitiedoston formaatti on E57. Tätä formaattia olevaan pistepilvitiedostoon on voitu tallentaa keilauskohteesta otettuja valokuvia. Voit tuoda valokuvat pistepilven mukana malliin. Tuodut kuvat tallentuvat vxm-tiedostoon, kun tallennat mallin. Tuotuja kuvia ei pysty poistamaan.
