Yleistä pistepilvistä

Yleistä

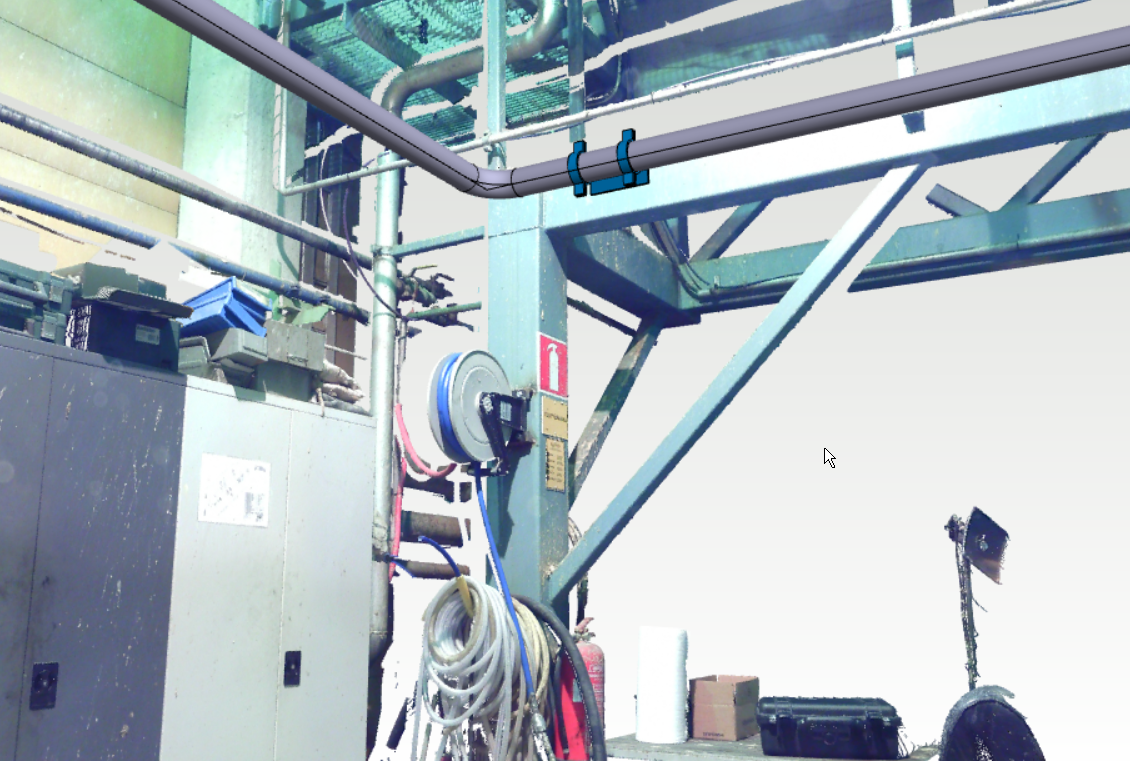

Pistepilvi on laserkeilaamalla tuotettu tiedosto, joka voi sisältää miljoonia pisteitä keilatusta kohteesta. Riippuen keilaimesta tai pistepilven tiedostomuodosta, voidaan pisteille tallentaa myös väritietoa mitatusta kohteesta. Laserkeilausta käytetään paljon esimerkiksi teollisuuslaitosten korjaussuunnittelussa, maaston kartoituksessa ja rakennusmittauksissa.

Pistepilviformaatit

Yksittäisiä pistepilviä voidaan lukea suoraan osaksi aktiiviseen kokoonpanoon tai vaihtoehtoisesti erilliseksi osamalliksi. Tuettuja formaatteja ovat tällä hetkellä e57, pts, ptx, las, laz, stl sekä yleiset tekstimuotoiset tiedostot joiden loppupäätteet voivat olla txt tai asc . Edellä mainittuja yleisiä tekstimuotoisia tiedostoja lukiessa tutkitaan myös, onko tieto luettavassa muodossa. Tekstitiedoston rivillä pitää olla vähintään koordinaatit x,y,z joko välilyönnillä tai pilkulla eroteltuna. Rivi voi jatkua samalla tavoin eroteltuna myös väriarvoilla red, green ja blue.

Pistepilviä voidaan käyttää tuonnin jälkeen myös valmiiksi Vertex-malleiksi muunnettuna.

Yleisimpiä Vertexiin tuotuja formaatteja ovat tällä hetkellä e57, pts/ptx ja las/laz. Nämä formaatit tukevat myös pisteiden harmaasävy- tai väriarvoja. Sen sijaan txt- tai asc-päätteiset yleiset tekstitiedostot sisältävät tavallisimmin vain pisteiden paikkatietoa.

Kun tuot pistepilven, voit vaikuttaa mm. pisteiden harvennukseen tai rajaukseen sekä siihen tuodaanko pilvi suoraan aktiiviseen rakennukseen vai avataanko se osamallina. Lue lisää Tuo pistepilvi.
