MBD projektion asetukset

Yleistä

• Tässä dialogissa määritellään projektion perusasetukset sekä 2D-vientiin sisällytettävät annotaatiot. Dialogin avulla voidaan hallita näkymän suuntaa, esitystapaa, mittakaavaa sekä MBD-annotaatioiden ja screen space -annotaatioiden vientiä.

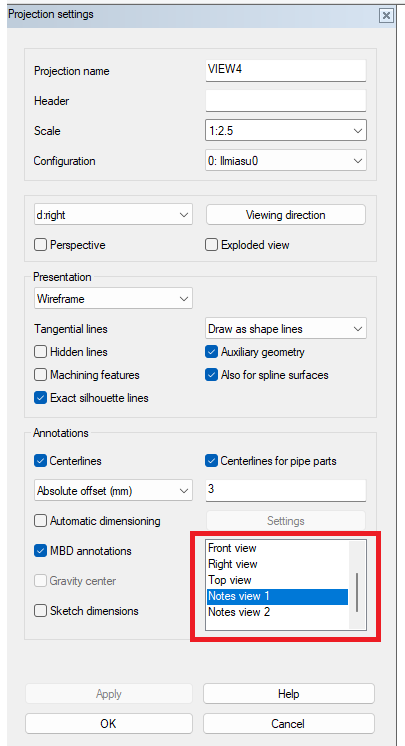

• Lisää näyttötilan annotaatiot 2D-projektioihin lisäämällä niiden annotaationäkymät projektioasetuksissa:

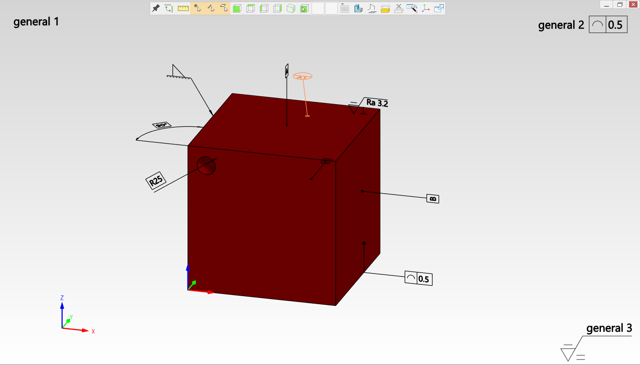

Näyttötilan annotaatiot 3D:ssä

Näyttötilan annotaatiot lisätään projektion rajojen perusteella siten, että ne vastaavat mahdollisimman tarkasti sijaintiaan 3D-mallissa. Annotaatioita voidaan siirtää normaalisti, ja ne säilyttävät sijaintinsa siirron jälkeen.

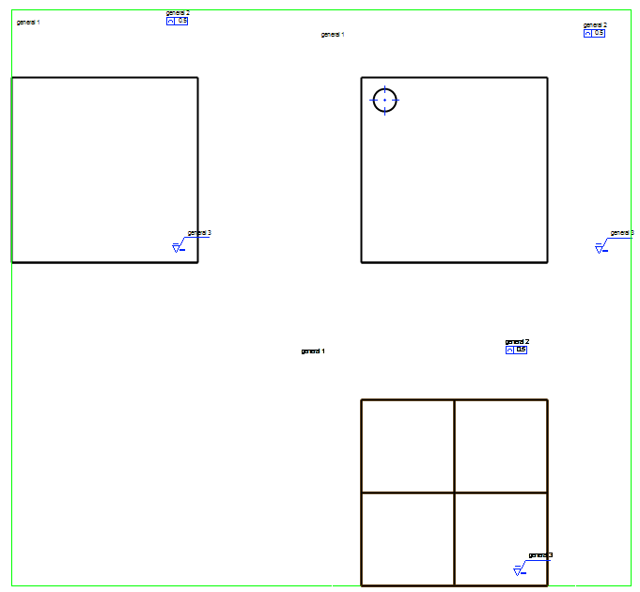

Näyttötilan annotaatiot 2D:ssä:

Lisää muistiinpanoja näyttötilaan

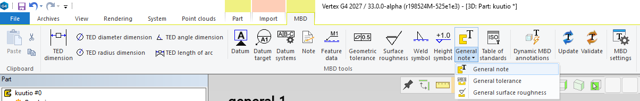

Näyttötilan annotaatiot löytyvät nauhalta painikkeen alta. Myös muistiinpanoja voidaan lisätä näyttötilan annotaatioina.
