MBD Yleistoleranssin lisäys malliin

Yleistä

• Lisää yleistoleranssi

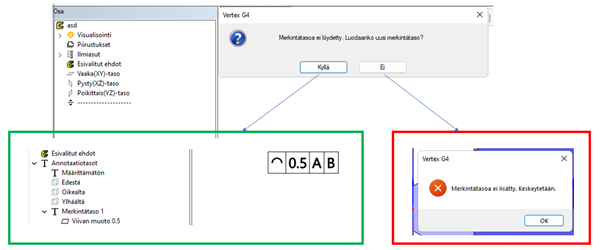

Lisätessä ensimmäinen yleistoleranssi / pintamerkki näyttöalueeseen, ohjelma kysyy merkintätason luomisesta, jos merkintätasoa ei ole. Tällaiset merkinnät vaativat merkintätason olemassaolon.

Merkintötasoja voidaan luoda myös puun kautta:

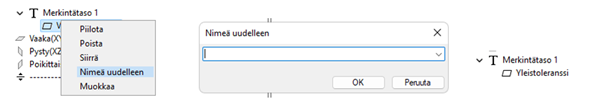

Merkintätasoille luodut yleistoleranssit voidaan uudelleennimetä:

Samassa valikossa on myös toiminnot merkintöjen piilotukseen, poistoon, siirtämiseen ja muokkaamiseen. Samoja normaalille tekstille ominaisia toimintoja suoraan mallialueelta ei ole toteutettu tässä vaiheessa, koska mallialueelle piirrettävät yleistoleranssit voisivat muuten haitata mallinnusta.

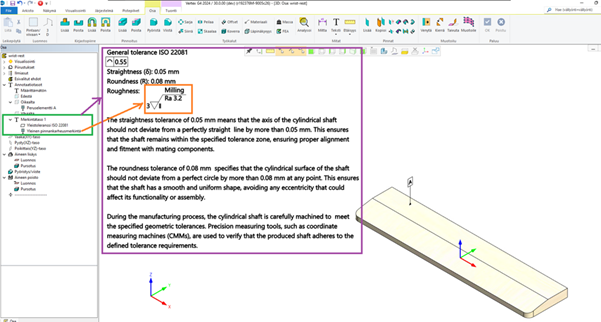

Useita merkintöjä voidaan lisätä samalle tasolle ja niitä voi paikoittaa siirrä-toiminnon avulla luomaan kattavampia merkintöjä:

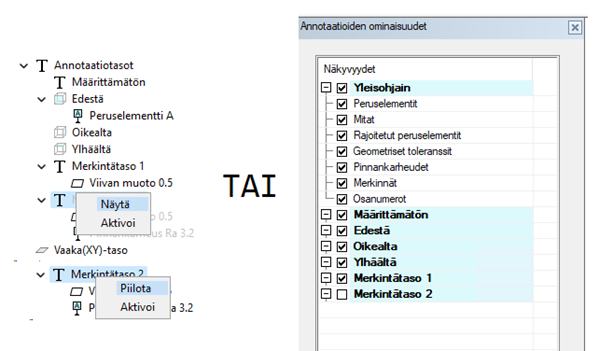

Merkintätasojen (ja muidenkin annotaatiotasojen) näkyvyyksiä voi nyt kontrolloida myös puun ja ominaisuusdialogin kautta (huomaa ettei piilotus/näytä -toiminto ole saatavilla jos joku annotaatiotaso on jo aktiivisena):
