MBD-toleranssien määrittely 3D-mallissa

Yleistä

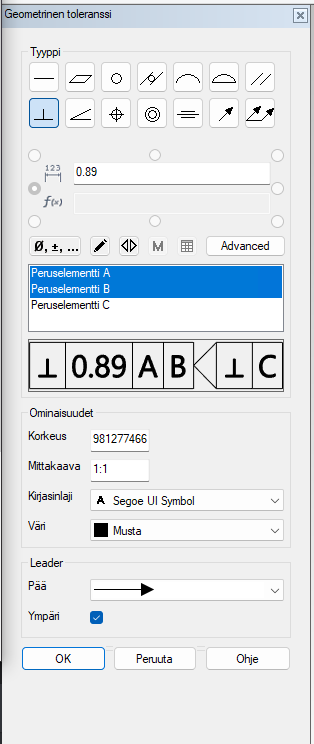

  • Toleranssityyppejä on valittavissa 14 eri tyypin väliltä (yksi valinta mahdollinen kerrallaan):

    1. Suoruus

    2. Tasomaisuus

    3. Ympyrämäisyys

    4. Lieriömäisyys

    5. Viivan muoto

    6. Pinnan muoto

    7. Yhdensuuntaisuus

    8. Kohtisuoruus

    9. Kulma-asento

    10. Paikka

    11. Samankeskisyys

    12. Symmetrisyys

    13. Heitto

    14. Kokonaisheitto

      Arvo-kenttä:

      • Etuliitteellä R / Ø / ø arvokentässä voidaan määrittää arvo joko radius/ diameter/ spherical tyyppiseksi, jolloin vastaava merkintä näytetään toleranssin arvon edessä

      • Muutoin arvo-kenttä parsii toleranssin arvoksi ainoastaan numeerisia arvoja

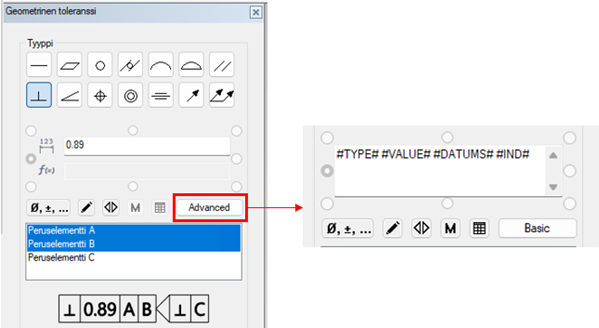

Tilan vaihto Basic vs Advanced:

Laajempi tai supistetumpi toleranssin editointi. Laajennettu tila tukee mm. monen rivin inputia / tekstimakroja / korvaustaulukkoa / mittataulukon muuttujia, kun taas arvo on pelkkä arvo.

Laajennetussa tilassa merkinnät:

  • #TYPE# geometrisen toleranssin tyyppi

  • #VALUE# toleranssin arvo ml. etulitteet

  • #DATUMS# valitut peruselementit

  • #IND# kts. lisämerkinnät 2, esim. leikkaustason valinta

Merkinnät voidaan poistaa / uudelleenjärjestellä / täydentää väliin kuten halutaan + esim. frameja ja makroja voi lisätä vapaasti.

Peruselementin valinta tapahtuu listavalikosta. Peruselementtejä on mahdollista valita 0-3 kappaletta, yli meneviä valintoja ei lisätä. Valintajärjestyksellä on merkitystä ja yleisesti valintajärjestyksellä voidaan kuvata peruselementtien tärkeyttä, järjestykseksi tulee klikkausjärjestys.

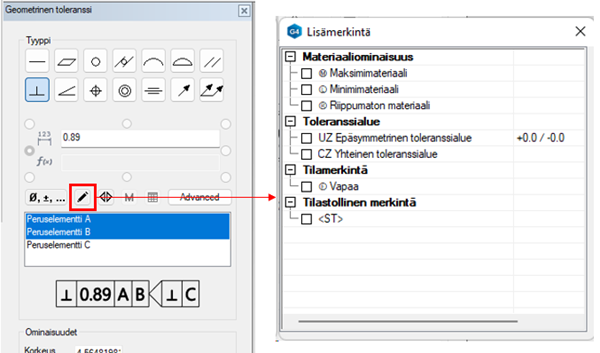

Lisämerkinnät 1

Geometisen toleranssin lisämerkintöihin kuuluvat:

    1. Materiaaliominaisuudet

    2. Toleranssialueet

    3. Tilamerkinnät

    4. Tilastolliset merkinnät

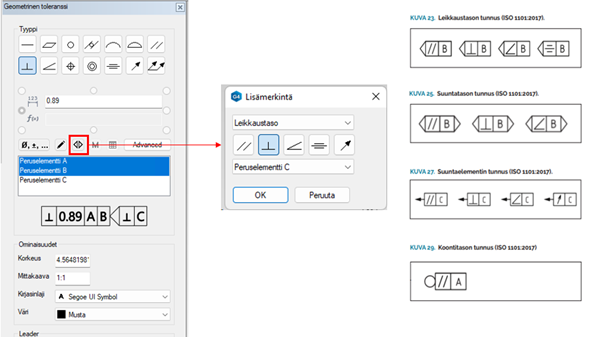

  2. Lisämerkinnät 2

    Geometristen toleranssien muut lisämerkinnät standardin ISO 1101:2017 mukaan:

    1.suuntataso

    2.leikkaustaso

    3.koontitaso

    4.suuntaelementti

    Toiminnallisuutena:

    • tyypin valinta (kts. ylempää)

    • yhden peruselementin valinta alasvetovalikosta

    • Ominaisuudet osuus on supistettu versio normaalin tekstin vastaavasta

      Leader-nuolen valinnoissa mahdollisuutena pään vaihtaminen (defaulttina ympyrä).

      Myös mahdollisuus valita, että toleranssi on “ympäri” (valinta defaulttina disabloitu), jolloin toleranssinuolen kulmaan piirretään ympyrä:
