Lisää yhdensuuntaisuusehto

Yleistä

  • Tasopintojen yhdensuuntaisuus tarkoittaa sitä, että ne tai niiden jatkeet eivät leikkaa.
  • Jos annat tasopinnoille etäisyysehdon, niin sekin asettaa pinnat yhdensuuntaiseksi.
  • Viivat (janat) ovat yhdensuuntaisia, jos ovat samassa tasossa, eivätkä leikkaa toisiaan.
  • Tasopinnan ja viivan yhdensuuntaisuus tarkoittaa sitä, että pinnan normaali ja viiva ovat yhdensuuntaisia, toisin sanoen viiva leikkaa pinnan kohtisuorassa asennossa pintaa vasten.

Lisää osien välille yhdensuuntaisuusehto

  1. Valitse Kokoonpano | Ehdot |  Lisää Yhdensuuntaisuusehto.
  2. Valitse ensimmäisen osan pinta tai viiva.
  3. Valitse toisen osan pinta tai viiva.
    • Osat sijoittuvat geometrisen ehdon mukaisesti.
  4. Jatka toistamalla kohdat 1...3, kunnes kaikki haluamasi ehdot on lisätty.
  5. Lopeta yhdensuuntaisuusehtojen lisääminen:
    • Valitsemalla jokin toinen toiminto.
    • Esc-näppäimellä.
    • V-näppäimellä (Valmis-kuittaus).
    • Tilannekohtaisella toiminnolla OK.
    • Hiiren keskinäppäimellä.

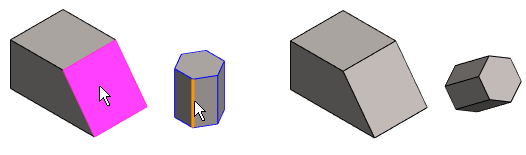

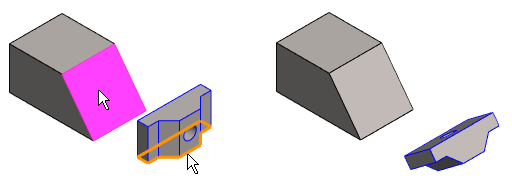

Esimerkki: Yhdensuuntaisuus pinnan ja viivan välillä

  • Yhdensuuntaisuus on (kuvassa violetin) pinnan normaalin ja viivan välillä.

Huomaa:
  • Voit käyttää toimintoa myös siten, että valitset ensin kaksi osaa ja sen jälkeen
    • Valintanauhan toiminnon Lisää yhdensuuntaisuusehto tai
    • Tilannekohtaisen toiminnon Ehdot > Yhdensuuntaisuus.
    • Valitse toinen osa Ctrl+hiiren vasen painike.
  • Voit määrittää ehdon ilmiasukohtaiseksi valitsemalla ehdon ja tilannekohtaisen toiminnon Muokkaa.

    Muokkaa ehtoa

  • Zoomaa osan näkymää Z-näppäimellä elementin valitsemiseksi. Zoomaa kaikki näkyviin A-näppäimellä.
  • Liikuta osaa siten, että siirrät kohdistimen osan kohdalle ja liikutat hiirtä samalla painaen hiiren vasenta painiketta.
