Täydennä kiinnitinvelhon komponentteja

Uusi Vertex G4-järjestelmä toimitetaan siten, ettei kiinnitinvelho sisällä lainkaan komponentteja. On tarkoitus, että käyttäjä itse lisää velholle vain ne komponentit, joita velhon avulla haluaa lisätä.
  • Jos G4 on asennettu tiedostopalvelimelle, niin kaikki samaa palvelinta käyttävät näkevät samat kiinnitinvelholle lisätyt komponentit.

Lisää komponentti velhon tietokantaan

  1. Valitse tilannekohtainen toiminto Lisää > Kiinnitinvelholla.
  2. Osoita mallista jokin reiän sylinteripinta.
    • Ohjelma avaa keskusteluikkunan: Kiinnitinvelho.
  3. Valitse Etsi kiinnitin selaimella.
  4. Etsi haluamasi komponentti.
    • Esim. Kirjastot > Vakiot > Kiinnittimet > jne.
  5. Vie kohdistin haluamasi komponentin päälle.
    • Ohjelma avaa mittakuvan.
    • Katso (ja laita ylös) halkaisijaa ja pituutta kuvaavien muuttujien tunnukset, sillä niitä kysytään, kun lisäät komponentin velhon tietokantaan.
  6. Kaksoisnapsauta komponenttia.
    • Ohjelma avaa keskusteluikkunan: Valitse kiinnittimen tyyppi.
  7. Valitse kiinnittimen tyyppi.
    • Ruuvit.
    • Aluslaatat.
    • Mutterit.
  8. Napsauta OK.
    • Ohjelma avaa keskusteluikkunan valitse halkaisijan muuttuja
  9. Selaa ja valitse esivalintapainikkeen avulla se muuttuja, joka kuvaa nimellishalkaisijaa.
    • Huomaa, että muttereiden reiän halkaisijaa kuvaava muuttuja (esim. d1) ei ole oikea.
    • Muttereissa kierremerkin kokoa ilmaisema muuttuja (esim. D) on oikea.
  10. Selaa ja valitse esivalintapainikkeen avulla se muuttuja, joka kuvaa pituutta.
    • Ohjelma lisää komponentin kaikki mittavariantit mittavelhon tietokantaan.
  11. Nyt voit jatkaa:

Pari esimerkkiä komponenttien muuttujista

  • Ruuvin halkaisija on d ja pituus on l.

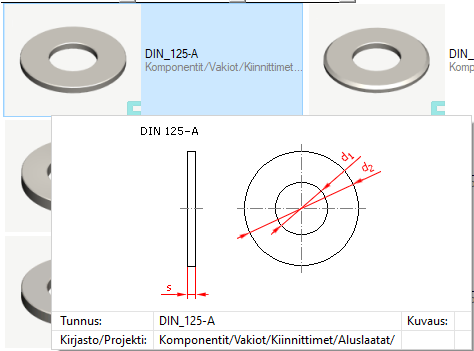

  • Aluslevyn halkaisija on d1 ja pituus on s.

Huomaa:

Jos käytät yksittäisasennusta, jonne haluat kopioida jonkin toisen Vertex G4-asennuksen käyttämän kiinnitinvelhon tietokannan, niin toimimi seuraavasti:

  1. Kopioi ensin vanha tietokanta turvaan.
    • Tiedostot vxg4/shared/dbases/d_COMPONENTWIZARD ja d_COMPONENTWIZARDc
  2. Kopioi sitten uusi tietokanta tilalle.
    • Tiedostot vxg4/shared/dbases/d_COMPONENTWIZARD ja d_COMPONENTWIZARDc
