Lisää symmetrisyysehto

Yleistä

  • Symmetria määritellään aina jonkun tasopinnan suhteen.
  • Ensimmäiseksi osoitetaan elementit, jotka halutaan symmetriseksi ja sen jälkeen symmetriataso.

Lisää osien välille symmetriaehto

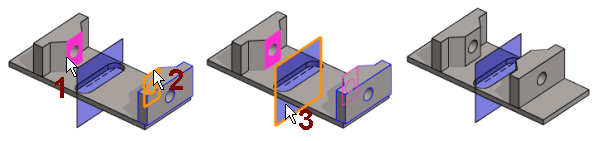

  1. Valitse Kokoonpano | Ehdot | Lisää Symmetrisyysehto.
  2. Valitse ensimmäisen osan pinta, viiva tai piste.
  3. Valitse toisen osan pinta, viiva tai piste.
  4. Valitse symmetriataso kolmannesta osasta.
    • Symmetriataso voi olla myös aputaso.
    • Osat sijoittuvat geometrisen ehdon mukaisesti.
  5. Jatka toistamalla kohdat 1...4, kunnes kaikki haluamasi ehdot on lisätty.
  6. Lopeta symmetrisyysehtojen lisääminen:
    • Valitsemalla jokin toinen toiminto.
    • Esc-näppäimellä.
    • V-näppäimellä (Valmis-kuittaus).
    • Tilannekohtaisella toiminnolla OK.
    • Hiiren keskinäppäimellä.
Huomaa:
  • Voit käyttää toimintoa myös siten, että valitset ensin kaksi osaa ja sen jälkeen
    • Valintanauhan toiminnon Lisää Symmetrisyysehto tai
    • Tilannekohtaisen toiminnon Ehdot > Symmetria.
    • Valitse toinen osa Ctrl+hiiren vasen painike.
  • Voit määrittää ehdon ilmiasukohtaiseksi valitsemalla ehdon ja tilannekohtaisen toiminnon Muokkaa.

    Muokkaa ehtoa

  • Zoomaa osan näkymää Z-näppäimellä elementin valitsemiseksi. Zoomaa kaikki näkyviin A-näppäimellä.
  • Liikuta osaa siten, että siirrät kohdistimen osan kohdalle ja liikutat hiirtä samalla painaen hiiren vasenta painiketta.
