Lisää kohtisuoruusehto

Yleistä

  • Pinnat ovat kohtisuorassa toisiaan vastaan, kun leikkaavat toisensa 90 asteen kulmassa.
  • Tasopinnan ja viivan kohtisuoruus tarkoittaa sitä, että pinnan normaali ja viiva ovat 90 asteen kulmassa toisiaan vasten, toisin sanoen viiva tai sen jatke ei leikkaa tasopintaa.

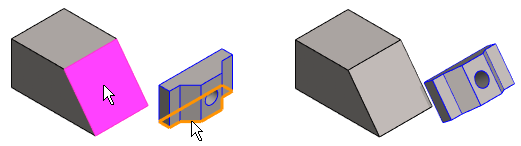

Lisää osien välille kohtisuoruusehto:

  1. Valitse Kokoonpano | Ehdot | Lisää kohtisuoruusehto.
  2. Valitse ensimmäisen osan pinta tai viiva.
  3. Valitse toisen osan pinta tai viiva. Osat sijoittuvat geometrisen ehdon mukaisesti.
  4. Jatka toistamalla kohdat 1...3, kunnes kaikki haluamasi ehdot on lisätty.
  5. Lopeta kohtisuoruusehtojen lisääminen:
    • Valitsemalla jokin toinen toiminto.
    • Esc-näppäimellä.
    • V-näppäimellä (Valmis-kuittaus).
    • Tilannekohtaisella toiminnolla OK.
    • Hiiren keskinäppäimellä.

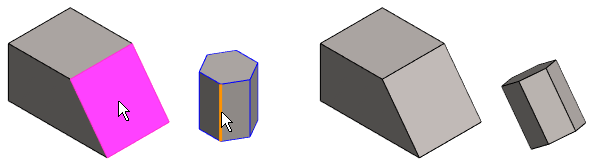

Esimerkki: kohtisuoruus tasopinnan ja viivan välillä

  • Kohtisuoruus on (kuvassa violetin) pinnan normaalin ja viivan välillä.

Huomaa:
  • Voit käyttää toimintoa myös siten, että valitset ensin kaksi osaa ja sen jälkeen
    • Valintanauhan toiminnon Lisää kohtisuoruusehto tai
    • Tilannekohtaisen toiminnon Ehdot > Kohtisuoruus.
    • Valitse toinen osa Ctrl+hiiren vasen painike.
  • Voit määrittää ehdon ilmiasukohtaiseksi valitsemalla ehdon ja tilannekohtaisen toiminnon Muokkaa.

    Muokkaa ehtoa

  • Zoomaa osan näkymää Z-näppäimellä elementin valitsemiseksi. Zoomaa kaikki näkyviin A-näppäimellä.
  • Liikuta osaa siten, että siirrät kohdistimen osan kohdalle ja liikutat hiirtä samalla painaen hiiren vasenta painiketta.
