Lisää tangentiaalisuusehto

Yleistä

  • Toisilleen tangentiaaliseksi (eli toisiaan sivuaviksi) voidaan määrittää pintoja ja viivoja.
  • Tangentiaalisuuden puoli voidaan vaihtaa ehtoa lisättäessä tai myöhemmin.

Lisää osien välille tangentiaalisuusehto

  1. Valitse Kokoonpano | Ehdot | Tangentiaalisuusehto, ja valitse kaksi osaa, joiden välille lisäät ehdon.
  2. Valitse ensimmäisen osan pinta tai viiva.
  3. Valitse toisen osan pinta tai viiva.

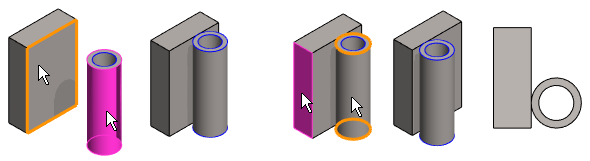

    • Osat sijoittuvat geometrisen ehdon mukaisesti.
  4. Ellei osien paikka tyydytä, voit valita apuvalikosta toiminnon: Käännä edellinen ehto.
  5. Jatka toistamalla kohdat 1...4, kunnes kaikki haluamasi ehdot on lisätty.
  6. Lopeta tangentiaalisuusehtojen lisääminen:
    • Valitsemalla jokin toinen toiminto.
    • Esc-näppäimellä.
    • V-näppäimellä (Valmis-kuittaus).
    • Tilannekohtaisella toiminnolla OK.
    • Hiiren keskinäppäimellä.

Vaihda tangentiaalisuuden puoli

  • Voit vaihtaa tangentiaalisuusehdon puolta.
  1. Valitse ehto Tangentiaalisuus kokoonpanopuun alakehyksestä.

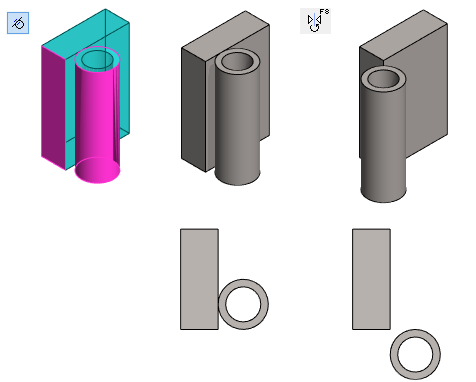

  2. Valitse Käännä.

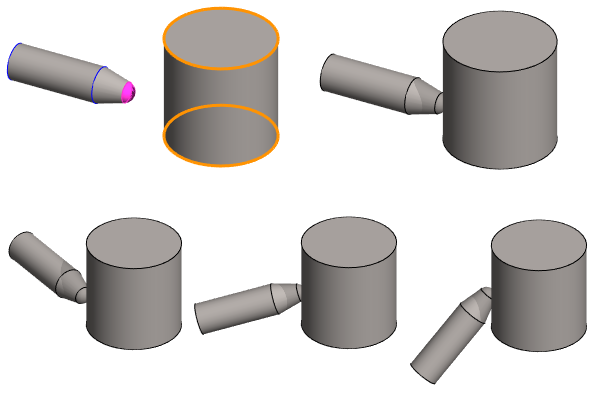

Esimerkki: tangentiaalisuus pallopinnan ja sylinteripinnan välillä

Huomaa:
  • Voit käyttää toimintoa myös siten, että valitset ensin kaksi osaa ja sen jälkeen
    • Valintanauhan toiminnon Lisää Tangentiaalisuusehto tai
    • Tilannekohtaisen toiminnon Ehdot > Tangentiaalisuus.
    • Valitse toinen osa Ctrl+hiiren vasen painike.
  • Ellei ratkaisuvaihtoehto ole haluttu, käännä Tangentiaalisuus-ehto. Tangentiaalisuus-ehdon kääntö
  • Voit määrittää ehdon ilmiasukohtaiseksi valitsemalla ehdon ja tilannekohtaisen toiminnon Muokkaa.

    Muokkaa ehtoa

  • Zoomaa osan näkymää Z-näppäimellä elementin valitsemiseksi. Zoomaa kaikki näkyviin A-näppäimellä.
  • Liikuta osaa siten, että siirrät kohdistimen osan kohdalle ja liikutat hiirtä samalla painaen hiiren vasenta painiketta.
